Prix en Côte d'Ivoire de m² de Dalle alvéolaire préfabriquée en béton précontraint. Générateur de prix de la construction. CYPE Ingenieros, S.A.

Cliquer-glisser BC3 sur 'CypeDQE' ou un autre logiciel de métrés et budgets.

Ouvrir ce contenu dans 'Excel 2007 (Office Open XML)'

GPA010	m²	Dalle alvéolaire préfabriquée en béton précontraint.			39.813,62F CFA
Dalle alvéolaire en béton précontraint pour plancher d'épaisseur 20 cm et 17 kN·m/m de moment fléchissant ultime, appuyé directement; remplissage des joints entre les plaques et zones d'union avec les appuis en béton armé, réalisés avec béton prêt à l'emploi BCN: CPJ-CEM II/A 32,5 - TP - B 30 - 5/15 - E: 2a - BA - P 18-305, coulage avec une benne, et acier Fe E 500, quantité 4 kg/m²; hauteur libre d'étage de jusqu'à 3 m. Ne comprend la répercussion ni des appuis, ni des poteaux.

Code interne	Désignation	Quantité	Unité	Prix unitaire	Prix total
mt07pha020cd1c	Dalle alvéolée préfabriquée en béton précontraint de 20 cm d'épaisseur et 120 cm de largeur, avec joint latéral ouvert au-dessus, moment fléchissant ultime de 17 kN·m par m de largeur. Selon NF EN 1168.	1,000	m²	25.062,81	25.062,81
mt07ala250b	Acier laminé NF EN 10025 S275JR, en pièce pour appui d'une plaque préfabriquée en béton sur un vide de plancher, composée de profilés laminés à chaud des séries L, LD, T et fer plat, travaillé en atelier, finition galvanisé à chaud.	1,000	kg	2.065,10	2.065,10
mt07aco050a	Barres en acier haute adhérence, Fe E 500, élaboré en atelier et mis en place in situ, de divers diamètres.	4,000	kg	822,37	3.289,48
mt10haf040bbgg	Béton prêt à l'emploi BCN: CPJ-CEM II/A 32,5 - TP - B 30 - 5/15 - E: 2a - BA - P 18-305.	0,010	m³	53.094,91	530,95
mq07gte010c	Grue autopropulsée à bras télescopique avec une capacité d'élévation de 30 t et 27 m de hauteur maximale de travail.	0,224	h	29.401,96	6.586,04
mo041	Compagnon professionnel III/CP2 monteur de structures préfabriquées en béton.	0,268	h	832,59	223,13
mo084	Ouvrier professionnel II/OP monteur de structures préfabriquées en béton.	0,268	h	517,05	138,57
	Moyens auxiliaires	2,000	%	37.896,08	757,92
	Coûts indirects	3,000	%	38.654,00	1.159,62
Coût d'entretien décennal: 3.185,09F CFA les 10 premières années.				Montant total HT:	39.813,62

Cahier des charges

UNITÉ D'OUVRAGE GPA010: DALLE ALVÉOLAIRE PRÉFABRIQUÉE EN BÉTON PRÉCONTRAINT.

CLAUSES TECHNIQUES

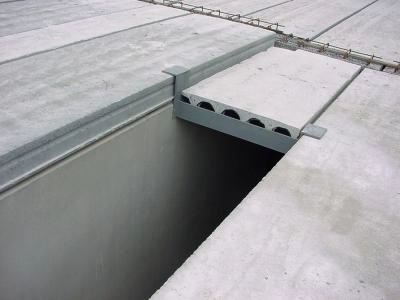

Fourniture et mise en place de plaques alvéolaires de 20 cm d'épaisseur et de 100 à 120 cm de largeur, avec moment fléchissant ultime de 17 kN·m/m, pour la réalisation d'un plancher d'épaisseur 20 cm, avec une hauteur libre d'étage de jusqu'à 3 m, appuyé directement sur des poutres d'épaisseur ou des murs porteurs (non compris dans ce prix); remplissage des joints entre les plaques et zones d'union avec les appuis, réalisés avec béton prêt à l'emploi BCN: CPJ-CEM II/A 32,5 - TP - B 30 - 5/15 - E: 2a - BA - P 18-305, coulage avec une benne, et acier Fe E 500 dans la zone de moments négatifs, avec une quantité approximative de 4 kg/m². Comprend les découpes longitudinales parallèles aux côtés des plaques; les découpes transversales obliques, les rainures, les trous et la réalisation des ouvertures, 1 kg/m² de pièces d'acier NF EN 10025 S275JR type Oméga, renversées, laminé à chaud, avec recouvrement galvanisé, et le montage par grue. Ne comprend la répercussion ni des appuis, ni des poteaux.

CRITÈRE POUR LE MÉTRÉ

Surface mesurée en grandeur nature à partir des faces extérieures des chaînages du périmètre, selon documentation graphique du Projet, en déduisant les ouvertures de surface supérieure à 6 m².

CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE

DE L'ÉLÉMENT PORTEUR.

On vérifiera les conditions des éléments d'appui des plaques en fonction de leur nature et on portera une attention spéciale à leur implantation.

AMBIANTALES.

Les travaux de bétonnage seront suspendus en cas de pluie intense, de neige, de vent excessif, si la température ambiante dépasse 40°C ou s'i est prévu que la température descende sous 0°C dans les 48 heures prochaines.

DU SOUS-TRAITANT.

On disposera d'une série de moyens sur le chantier, en prévision d'éventuels changements brusques des conditions ambiantes pendant le bétonnage ou la période suivante de prise, le bétonnage des différents éléments ne pouvant être commencé sans l'autorisation écrite du Directeur d'Exécution de l'ouvrage.

PROCESSUS D'EXÉCUTION

PHASES D'EXÉCUTION.

Implantation de la géométrie de l'étage. Montage des dalles. Liaison du plancher avec ses appuis. Découpes, trous et vides. Mise en place des armatures avec des séparateurs homologués. Coulage et compactage du béton. Séchage du béton. Réparation des défauts superficiels.

CLAUSES DE FINALISATION.

L'ensemble sera monolithique et transmettra correctement les charges. La surface sera uniforme et sans irrégularités.

CONSERVATION ET MAINTENANCE.

On évitera l'agissement sur l'élément d'actions mécaniques non prévues dans le calcul.

CRITÈRE POUR LE MÉMOIRE

On mesurera, en grandeur réelle, à partir des faces extérieures des chaînages du périmètre, la surface réellement exécutée selon les spécifications du Projet, en déduisant les ouvertures de surface supérieure à 6 m².

Déchets générés

Code CED	Déchets générés	Poids (kg)	Volume (l)
17 01 01	Béton (bétons, mortiers et préfabriqués).	21,585	14,390
17 04 05	Fer et acier.	0,230	0,110
	Déchets générés:	21,815	14,500
17 02 03	Plastique.	0,240	0,400
17 02 01	Bois.	2,804	2,549
	Emballages:	3,044	2,949
	Total déchets:	24,859	17,449
