AUC010

m²

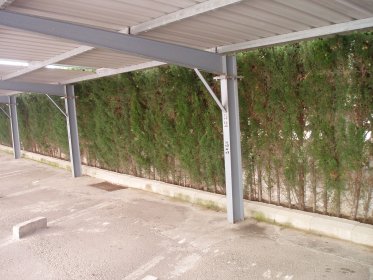

Couverture métallique.

35.616,06F CFA

Structure pour couverture de places de parking situées à l'air libre, composée de: fondation en béton armé, réalisée avec béton confectionné sur le chantier BCN: CPJ-CEM II/A 32,5 - TP - B 30 - 15/25 - E: 2a - BA - P 18-305, coulage avec moyens manuels, et acier Fe E 500; portiques en acier S275JR, dans des profilés laminés à chaud et couverture métallique constituée de plaque profilée en acier galvanisé de 0,6 mm d'épaisseur.

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt10hmf040qabg

Béton non armé prêt à l'emploi BCN: CPJ-CEM II/A 32,5 - P - B 16 - 15/25 - E: 1 - NA - P 18-305.

0,010

m³

53.359,67

533,60

mt08aaa010a

Eau.

0,018

m³

956,39

17,22

mt01arg000a

Sable criblé.

0,038

m³

14.419,34

547,93

mt01arg001ar

Gros granulats homogénéisés de taille maximale 15/25 mm.

0,072

m³

15.398,57

1.108,70

mt08cem000a

Ciment gris en sacs.

46,000

kg

69,50

3.197,00

mt07aco055e

Barres en acier haute adhérence, Fe E 500, de divers diamètres.

4,000

kg

661,28

2.645,12

mt07aco020a

Séparateur homologué pour fondations.

0,800

U

93,86

75,09

mt07ala010m

Acier laminé NF EN 10025 S275JR, en profilés laminés à chaud, protections périmétriques, pour applications structurales, comprend les plaques d'ancrage à la fondation, les pannes/lisses et les pièces spéciales.

17,500

kg

946,42

16.562,35

mt27pfi010

Impression à séchage rapide, formulée avec résines alkydiques modifiées et phosphate de zinc.

0,167

l

3.753,56

626,84

mt13ccg010a

Tôle profilée en acier galvanisé, épaisseur 0,6 mm.

1,050

m²

4.887,45

5.131,82

mt13ccg030d

Vis autoformeuse de 6,5x70 mm d'acier inoxydable, avec rondelle.

3,000

U

391,00

1.173,00

mq01ret020b

Rétro chargeuse sur pneus, de 70 kW.

0,117

h

15.499,24

1.813,41

mq06hor010

Bétonnière.

0,082

h

713,00

58,47

mq08sol010

Poste d'oxycoupage, avec acétylène comme combustible et oxygène comme comburant.

0,012

h

3.127,86

37,53

mq08sol020

Équipement et éléments auxiliaires pour soudure électrique.

0,012

h

1.315,65

15,79

mo042

Compagnon professionnel III/CP2 du béton.

0,037

h

1.172,02

43,36

mo089

Ouvrier professionnel II/OP du béton.

0,037

h

740,87

27,41

mo018

Compagnon professionnel III/CP2 menuisier PVC et métal.

0,245

h

1.133,85

277,79

mo059

Ouvrier professionnel II/OP menuisier PVC et métal.

0,245

h

708,23

173,52

mo113

Ouvrier d'exécution I/OE1 construction.

0,129

h

675,54

87,14

mo112

Ouvrier d'exécution I/OE2 construction.

0,135

h

689,76

93,12

Coûts directs complémentaires

4,000

%

34.246,21

1.369,85

Coût d'entretien décennal: 4.986,25F CFA les 10 premières années.

Montant total HT:

35.616,06

UNITÉ D'OUVRAGE AUC010: COUVERTURE MÉTALLIQUE.

CLAUSES TECHNIQUES

Fourniture et montage d'une structure pour couverture de places de parking situées à l'air libre, composée de: FONDATION: constituée de semelles et longrines en béton armé sur couche de béton de propreté, réalisées avec béton confectionné sur le chantier BCN: CPJ-CEM II/A 32,5 - TP - B 30 - 15/25 - E: 2a - BA - P 18-305, coulage avec moyens manuels, et acier Fe E 500; PORTIQUES: constitués de poteaux, de poutres et de pannes en acier NF EN 10025 S275JR, de profilés laminés à chaud, via des assemblages soudés, avec impression anticorrosion réalisée en atelier; COUVERTURE: constituée de plaque profilée en acier galvanisé de 0,6 mm d'épaisseur, fixée à une panne structurale. Comprend l'excavation, les plaques d'ancrage à la fondation, le séchage du béton, les recouvrements, les accessoires de fixation, les arrêts latéraux, les joints d'étanchéité, les rencontres et les pièces spéciales d'arrêt. Travaillé et monté en atelier et placé in situ.

CRITÈRE POUR LE MÉTRÉ

Surface mesurée en grandeur nature, selon documentation graphique du Projet.

CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE

PROCESSUS D'EXÉCUTION

CRITÈRE POUR LE MÉMOIRE

On mesurera, en grandeur réelle, la surface réellement exécutée selon les spécifications du Projet.

Code CED

Type

Poids (kg)

Volume (l)

17 01 01

Béton (bétons, mortiers et préfabriqués).

1,140

0,760

01 04 09

Déchets de sable et d'argile.

0,222

0,139

01 04 08

Déchets de gravats et roches triturées distincts de ceux mentionnés dans le code 01 04 07.

0,930

0,620

17 04 05

Fer et acier.

0,729

0,347

17 09 04

Déchets mélangés de construction et de démolition distincts de ceux spécifiés dans les codes 17 09 01, 17 09 02 et 17 09 03.

0,014

0,009

Déchets générés:

3,035

1,875

15 01 01

Emballages en papier en en carton.

0,621

0,828

17 02 03

Plastique.

0,154

0,257

17 02 01

Bois.

0,175

0,159

15 01 04

Emballages métalliques.

0,007

0,012

Emballages:

0,957

1,255

Total déchets:

3,992

3,131
