AAB080

U

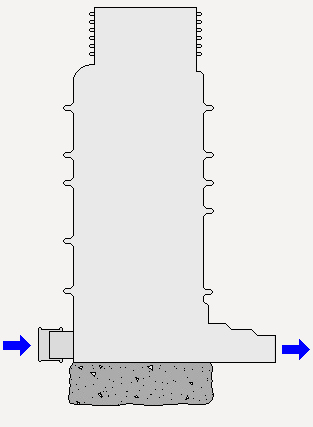

Regard de visite préfabriqué en polyéthylène.

654.841,36F CFA

Regard de visite, monobloc, en polyéthylène haute densité, de 800 mm de diamètre nominal et 1,5 m de hauteur nominale, sur dalle de 30 cm d'épaisseur en béton armé BCN: CPJ-CEM II/A 32,5 ES - TP - B 30 - 15/25 - E: 5b - BA - P 18-305, encastrement du corps du collecteur 10 cm dans la dalle, légèrement armée avec un treillis soudé 150x300 mm et Ø 8,0-7,0 mm en acier FE E 500 et dalle autour de la bouche du cône de 150x150 cm et 20 cm d'épaisseur en béton massif BCN: CPJ-CEM II/A 32,5 ES - TP - B 35 - 15/25 - E: 5b - NA - P 18-305, avec fermeture de couvercle circulaire et cadre en fonte classe B-125 selon NF EN 124, installé dans trottoirs, zones piétonnes ou parkings communautaires. Le prix comprend les équipements, la machinerie et les matériels nécessaires pour le déplacement et la disposition des éléments sur chantier, mais il ne comprend ni l'excavation ni le remblai de l'arrière.

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt10haf040tjhi

Béton prêt à l'emploi BCN: CPJ-CEM II/A 32,5 ES - TP - B 30 - 15/25 - E: 5b - BA - P 18-305.

0,398

m³

80.057,75

31.862,98

mt07ame100ggh

Treillis soudé 150x300 mm, fils porteurs de 8 mm de diamètre et fils de répartition de 7 mm de diamètre, en acier Fe E 500.

1,327

m²

2.546,30

3.378,94

mt11ras110aa

Regard de visite, monobloc, en polyéthylène haute densité, de 800 mm de diamètre nominal et 1,5 m de hauteur nominale, avec cône réducteur de 600 mm de diamètre nominal dans la bouche, avec les pattes installées, base avec surface lisse, une entrée avec manchon d'assemblage avec joint élastique de 400 mm de diamètre et une sortie de 400 mm de diamètre, selon NF EN 13598-2.

1,000

U

531.514,95

531.514,95

mt10hmf040tjnf

Béton non armé prêt à l'emploi BCN: CPJ-CEM II/A 32,5 ES - TP - B 35 - 15/25 - E: 5b - NA - P 18-305.

0,349

m³

85.327,28

29.779,22

mt46tpr010a

Couvercle circulaire et cadre en fonte ductile de 660 mm de diamètre extérieur et 40 mm de hauteur, passage libre de 550 mm, pour puits, classe B-125 selon NF EN 124. Couvercle revêtu d'une peinture bitumineuse et cadre sans fermeture ni joint.

1,000

U

36.686,35

36.686,35

mq04cag010a

Camion grue jusqu'à 6 t de charge maximale.

0,259

h

20.986,79

5.435,58

mo041

Compagnon professionnel III/CP2 VRD espaces publics.

2,147

h

1.180,93

2.535,46

mo087

Ouvrier professionnel II/OP VRD espaces publics.

1,073

h

752,89

807,85

Frais de chantier des unités d'ouvrage

2,000

%

642.001,33

12.840,03

Coût d'entretien décennal: 32.742,07F CFA les 10 premières années.

Montant total HT:

654.841,36

UNITÉ D'OUVRAGE AAB080: REGARD DE VISITE PRÉFABRIQUÉ EN POLYÉTHYLÈNE.

CLAUSES TECHNIQUES

Réalisation de regard de visite, monobloc, en polyéthylène haute densité, de 800 mm de diamètre nominal et 1,5 m de hauteur nominale, avec cône réducteur de 600 mm de diamètre nominal dans la bouche, avec les pattes installées, base avec surface lisse, une entrée avec manchon d'assemblage avec joint élastique de 400 mm de diamètre et une sortie de 400 mm de diamètre, sur dalle de 30 cm d'épaisseur en béton armé BCN: CPJ-CEM II/A 32,5 ES - TP - B 30 - 15/25 - E: 5b - BA - P 18-305, encastrement du corps du collecteur 10 cm dans la dalle, légèrement armée avec un treillis soudé 150x300 mm et Ø 8,0-7,0 mm en acier FE E 500 et dalle autour de la bouche du cône de 150x150 cm et 20 cm d'épaisseur en béton massif BCN: CPJ-CEM II/A 32,5 ES - TP - B 35 - 15/25 - E: 5b - NA - P 18-305; avec fermeture de couvercle circulaire et cadre en fonte classe B-125 selon NF EN 124, installé dans trottoirs, zones piétonnes ou parkings communautaires.

CRITÈRE POUR LE MÉTRÉ

Nombre d'unités prévues, selon documentation graphique du Projet.

CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE

PROCESSUS D'EXÉCUTION

CONSERVATION ET MAINTENANCE.

Il y aura une protection contre les coups, spécialement pendant le remblayage et le compactage des granulats, et contre le trafic lourd.

CRITÈRE POUR LE MÉMOIRE

On mesurera le nombre d'unités réellement exécutées selon les spécifications du Projet.

CRITÈRE D'ÉVALUATION ÉCONOMIQUE

Le prix comprend les équipements, la machinerie et les matériels nécessaires pour le déplacement et la disposition des éléments sur chantier, mais il ne comprend ni l'excavation ni le remblai de l'arrière.

Code CED

Type

Poids (kg)

Volume (l)

17 01 01

Béton (bétons, mortiers et préfabriqués).

4,909

3,273

17 04 05

Fer et acier.

0,197

0,094

Déchets générés:

5,106

3,366

15 01 01

Emballages en papier et en carton.

0,072

0,096

Emballages:

0,072

0,096

Total déchets:

5,178

3,462
