Nom |
Mur de soutènement en maçonnerie de pierre. |
Code |
ATS010 |
Unité |
m³ |
Désignation |

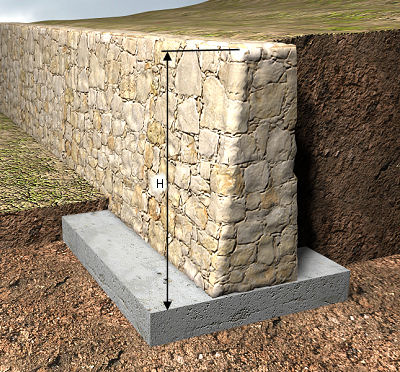

Mur de soutènement des terres en maçonnerie ordinaire de pierre granitique, à une face visible, entre des terrains de différents niveaux, jusqu'à 3 m de hauteur, pose avec du mortier de ciment confectionné sur chantier, avec 300 kg/m³ de ciment, couleur blanche (avec sable de marbre blanc), dosage 1:5, fourni en sacs. Comprend les tubes en PVC pour drainage. |
Prix |
|
Exportation |
 |
Hauteur
Type de pierre
Mortier pour maçonnerie
Agglomérant
Couleur
Dosage
Fourniture
|
Code interne |
Désignation |
Quantité |
Unité |
Prix unitaire |
Prix total |
|
mt08pmu010b |
Pierre granitique, pour maçonnerie ordinaire. |
0,810 |
m³ |
16.503,77 |
13.368,05 |
|
mt08aaa010a |
Eau. |
0,038 |
m³ |
1.054,78 |
40,08 |
|
mt01arg005b |
Sable de marbre blanc, pour mortier confectionné sur le chantier. |
0,301 |
t |
73.096,57 |
22.002,07 |
|
mt08cem041a |
Ciment blanc en sacs. |
57,285 |
kg |
108,84 |
6.234,90 |
|
mt36tie010da |
Tube en PVC, série B, de 75 mm de diamètre et 3 mm d'épaisseur, avec extrémité évasée, selon NF EN 1329-1. |
0,050 |
m |
2.824,39 |
141,22 |
|
mq06hor010 |
Bétonnière électrique avec une capacité de gâchage de 160 l. |
0,199 |
h |
1.618,08 |
322,00 |
|
mo041 |
Compagnon professionnel III/CP2 VRD espaces publics. |
2,677 |
h |
1.887,12 |
5.051,82 |
|
mo022 |
Compagnon professionnel III/CP2 poseur de pierre naturelle. |
3,503 |
h |
1.887,12 |
6.610,58 |
|
mo060 |
Ouvrier professionnel II/OP poseur de pierre naturelle. |
3,503 |
h |
1.209,92 |
4.238,35 |
|
Frais de chantier des unités d'ouvrage |
3,000 |
% |
58.009,07 |
1.740,27 |
|
|
Coût d'entretien décennal: 8.962,40F CFA les 10 premières années. |
Montant total HT: |
59.749,34 |
|||
UNITÉ D'OUVRAGE ATS010: MUR DE SOUTÈNEMENT EN MAÇONNERIE DE PIERRE.
CLAUSES TECHNIQUES
Mur de soutènement des terres en maçonnerie ordinaire de pierre granitique, à une face visible, entre des terrains de différents niveaux, jusqu'à 3 m de hauteur, pose avec du mortier de ciment confectionné sur chantier, avec 300 kg/m³ de ciment, couleur blanche (avec sable de marbre blanc), dosage 1:5, fourni en sacs. Comprend les tubes en PVC pour drainage.
CRITÈRE POUR LE MÉTRÉ
Volume mesuré sur la section théorique de calcul, selon documentation graphique du Projet.
CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE
DE L'ÉLÉMENT PORTEUR.
La face supérieure de la fondation présentera un plan d'appui du mur complètement horizontal.
PROCESSUS D'EXÉCUTION
PHASES D'EXÉCUTION.
Implantation du mur. Mise en place et à l'aplomb des mires de référence. Tendu des cordeaux entre les mires. Nettoyage et humectage du lit de la première rangée. Mise en place des moellons et calage de ceux-ci avec des gravats. Pointage avec une règle et une plombée, en rectifiant sa position par coup. Disposition des tubes de drainage. Modelage, jointoiement et enfoncement des joints. Nettoyage du parement.
CLAUSES DE FINALISATION.
On garantira un drainage correct.
CONSERVATION ET MAINTENANCE.
La circulation des véhicules et le placement de charges à proximité de l'arrière du mur seront évités. Aucune tranchée parallèle au mur dans la plateforme inférieure ou près du mur ne sera ouverte.
CRITÈRE POUR LE MÉMOIRE
On mesurera le volume théorique exécuté selon les spécifications du Projet.
CRITÈRE D'ÉVALUATION ÉCONOMIQUE
Le prix ne comprend pas la fondation.
|
Code CED |
Type |
Poids (kg) |
Volume (l) |
|
01 04 13 |
Déchets de la coupe et du sciage de pierre distincts de ceux mentionnés dans le code 01 04 07. |
32,401 |
21,601 |
|
01 04 08 |
Déchets de gravats et roches triturées distincts de ceux mentionnés dans le code 01 04 07. |
0,903 |
0,602 |
|
17 01 01 |
Béton (bétons, mortiers et préfabriqués). |
0,361 |
0,241 |
|
17 02 03 |
Plastique. |
0,004 |
0,007 |
|
Déchets générés: |
33,669 |
22,450 |
|
|
15 01 01 |
Emballages en papier et en carton. |
0,802 |
1,069 |
|
17 02 03 |
Plastique. |
0,172 |
0,287 |
|
17 02 01 |
Bois. |
0,060 |
0,055 |
|
Emballages: |
1,034 |
1,411 |
|
|
Total déchets: |
34,703 |
23,861 |
