Nom |
conduit d'extraction pour sortie des fumées, en acier inoxydable, pour cuisine. |
Code |
TVV040 |
Unité |
m |
Désignation |

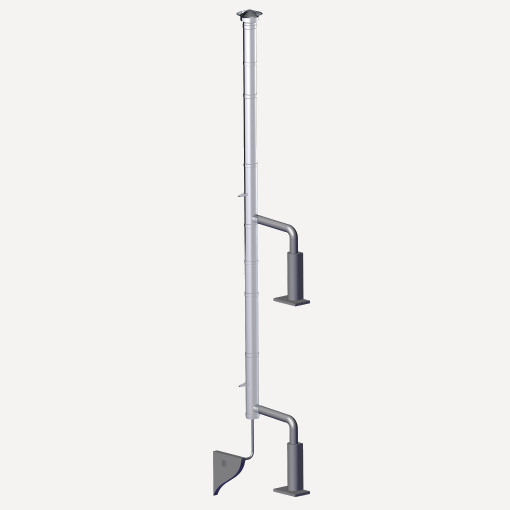

Conduit d'extraction pour sortie des fumées, avec une arrivée par étage, pour cuisine, constitué de tube type shunt à paroi simple d'acier inoxydable AISI 304 avec bague d'étanchéité, gamme Divent C XT, "DINAK", de 200 mm de diamètre intérieur et 0,4 mm d'épaisseur. Comprend les accessoires et le matériau auxiliaire pour le montage et la fixation à l'ouvrage. |
Prix |
|
Exportation |
 |
Groupe commercial
Type de conduit
Nombre d'arrivées par étage
Gamme
Diamètre nominal (intérieur) (mm)
Épaisseur (mm)
|
Code interne |
Désignation |
Quantité |
Unité |
Prix unitaire |
Prix total |
|
mt42din061h |
Matériau auxiliaire pour montage et fixation à l'ouvrage des tubes à paroi simple d'acier inoxydable AISI 304 avec bague d'étanchéité, gamme Divent C XT, "DINAK", de 200 mm de diamètre intérieur. |
1,000 |
U |
3.849,46 |
3.849,46 |
|
mt42din060vp |
Tube type shunt à paroi simple d'acier inoxydable AISI 304 avec bague d'étanchéité, gamme Divent C XT, "DINAK", de 200 mm de diamètre intérieur et 0,4 mm d'épaisseur, avec le prix augmenté de 75% pour cause d'accessoires. |
1,000 |
m |
112.276,01 |
112.276,01 |
|
mo013 |
Compagnon professionnel III/CP2 monteur de conduits métalliques. |
0,478 |
h |
1.939,14 |
926,91 |
|
mo084 |
Ouvrier professionnel II/OP monteur de conduits métalliques. |
0,444 |
h |
1.209,92 |
537,20 |
|
Frais de chantier des unités d'ouvrage |
2,000 |
% |
117.589,58 |
2.351,79 |
|
|
Coût d'entretien décennal: 16.791,79F CFA les 10 premières années. |
Montant total HT: |
119.941,37 |
|||
UNITÉ D'OUVRAGE TVV040: CONDUIT D'EXTRACTION POUR SORTIE DES FUMÉES, EN ACIER INOXYDABLE, POUR CUISINE.
MESURES POUR ASSURER LA COMPATIBILITÉ ENTRE LES DIFFÉRENTS PRODUITS, ÉLÉMENTS ET SYSTÈMES CONSTRUCTIFS QUI COMPOSENT L'UNITÉ D'OUVRAGE.
Pour éviter que se produise le phénomène électrochimique de la corrosion galvanique entre métaux de potentiel différent, on prendra les mesures suivantes: éviter le contact physique entre eux, isoler électriquement les métaux de potentiel différent et éviter le contact entre les éléments métalliques et le plâtre.
CLAUSES TECHNIQUES
Conduit d'extraction pour sortie des fumées, avec une arrivée par étage, pour cuisine, constitué de tube type shunt à paroi simple d'acier inoxydable AISI 304 avec bague d'étanchéité, gamme Divent C XT, "DINAK", de 200 mm de diamètre intérieur et 0,4 mm d'épaisseur. Comprend les accessoires et le matériau auxiliaire pour le montage et la fixation à l'ouvrage.
CRITÈRE POUR LE MÉTRÉ
Longueur mesurée selon documentation graphique du Projet.
CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE
DE L'ÉLÉMENT PORTEUR.
On vérifiera que son emplacement et son parcours correspondent avec ceux du Projet, et qu'il y a suffisamment d'espace pour son installation. On vérifiera l'existence de vides dans les planchers et les éléments structuraux à traverser.
PROCESSUS D'EXÉCUTION
PHASES D'EXÉCUTION.
Implantation du parcours du conduit et de la situation des éléments de fixation. Présentation des tuyaux et des accessoires. Fixation des produits complémentaires pour le montage et la fixation à l'ouvrage. Montage, connexion et contrôle de son bon fonctionnement.
CLAUSES DE FINALISATION.
La conduite sera étanche. La ventilation sera adéquate.
CONSERVATION ET MAINTENANCE.
Il y aura une protection contre les coups.
CRITÈRE POUR LE MÉMOIRE
On mesurera la longueur réellement exécutée selon les spécifications du Projet.
|
Code CED |
Type |
Poids (kg) |
Volume (l) |
|
17 04 05 |
Fer et acier. |
0,168 |
0,080 |
|
Déchets générés: |
0,168 |
0,080 |
|
|
17 02 03 |
Plastique. |
0,003 |
0,005 |
|
17 02 01 |
Bois. |
0,012 |
0,011 |
|
Emballages: |
0,015 |
0,016 |
|
|
Total déchets: |
0,183 |
0,096 |
